علت‌های رایج استارت ناموفق
هنگام Start، خازن خروجی و بار انرژی می‌خواهند و منبع ورودی ممکن است افت کند. Soft-start باید Duty cycle و جریان را کنترل کند. اگر ولتاژ ورودی زیر UVLO برگردد یا فیدبک پیش از زمان لازم به آستانه نرسد، کنترلر خاموش و دوباره تلاش میکند.
- منبع ورودی ضعیف یا کابل با افت زیاد
- جریان هجومی خازن و بار بیش از حد
- خازن یا مدار Soft-start نامناسب
- نوسان یا تأخیر اشتباه Enable و Power-good
- ورود به Current limit، Hiccup یا UVLO
کدام شکل موج‌ها ثبت شوند؟

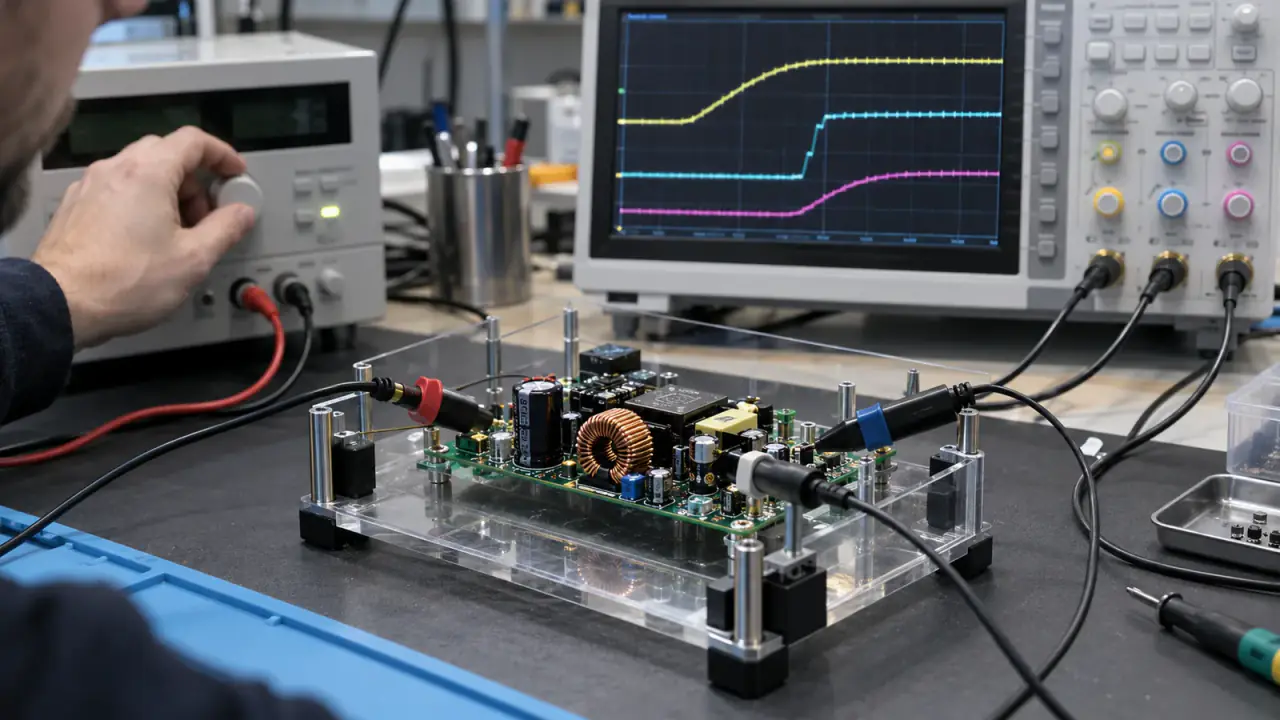

Vin روی برد، جریان ورودی، Enable، Soft-start و Vout روی یک مرجع زمانی ثبت شوند.
- Start را با بار جدا و سپس بار مرجع مقایسه کنید
- افت Vin و رسیدن به UVLO را بررسی کنید
- رمپ Enable و Soft-start را ثبت کنید
- جریان هجومی و حد جریان را با دیتاشیت بسنجید
- پیش‌بایاس خروجی و توالی سایر ریل‌ها را کنترل کنید
اندازه‌گیری روی مدار قدرت، بانک باتری یا تجهیزات متصل به شبکه فقط با ابزار دارای رده مناسب، روش جداسازی صحیح و توسط فرد صلاحیت‌دار انجام شود.
نتیجه‌ها را چگونه تفسیر کنیم؟
افت Vin هم‌زمان با خاموشی به منبع و مسیر ورودی اشاره دارد. Vin پایدار همراه با پالسهای دورهای خروجی با Hiccup سازگار است. روشن‌شدن بی‌بار و شکست زیر بار، ظرفیت Start یا بار اولیه را پررنگ میکند.
اشتباه‌های رایج در عیب‌یابی
- افزایش خازن خروجی بدون محاسبه
- بالا بردن حد جریان منبع برای عبور اجباری
- پل‌زدن UVLO یا Enable
- اندازه‌گیری فقط پس از پایان Start
چه زمانی آزمون را متوقف کنیم؟
اگر جریان هجومی از حد قطعه یا منبع عبور میکند، ولتاژ خروجی Overshoot دارد یا قطعه سریع داغ میشود، آزمون متوقف شود. بار اصلی تا پایدارشدن Start جدا بماند.
در عیب‌یابی تخصصی چه چیزهایی بررسی می‌شوند؟
منبع و کابل، UVLO، Enable، Soft-start، حد جریان، خازن خروجی، جبران‌سازی و توالی ریل‌ها با ثبت چندکاناله بررسی می‌شوند.
