افت لحظه‌ای با افت ماندگار چه تفاوتی دارد؟
با افزایش ناگهانی بار، خازن خروجی تا زمان واکنش حلقه کنترل بخشی از انرژی را تأمین میکند و یک افت کوتاه ممکن است طبیعی باشد. اندازه و مدت این افت باید با مشخصات طراحی مقایسه شود. اگر ولتاژ بازیابی نشود یا مبدل خاموش و روشن شود، محدودیت توان، جریان یا حفاظت محتمل‌تر است.
اندازه‌گیری با سیم بلند اسیلوسکوپ، زمین نامناسب یا پهنای‌باند نامتناسب میتواند افت و ریپل را بزرگتر از واقعیت نشان دهد. روش اندازه‌گیری باید قبل از نتیجه‌گیری کنترل شود.
علت‌های رایج افت خروجی زیر بار
- افت ورودی: منبع اولیه، باتری، فیوز، کابل یا کانکتور ممکن است با افزایش جریان افت کند.
- محدودیت جریان: کنترلر برای حفاظت، جریان را محدود میکند و خروجی دیگر نمی‌تواند ولتاژ نامی را نگه دارد.
- اشباع سلف: کاهش اندوکتانس در جریان بالا، ریپل و تلفات را زیاد و عملکرد مبدل را مختل میکند.
- خازن خروجی و ESR: کاهش ظرفیت، ESR زیاد یا اتصال ضعیف باعث افت بیشتر در پله بار و ریپل می‌شود.
- پاسخ حلقه کنترل: جبران‌سازی نامناسب یا تغییر قطعات میتواند بازیابی را کند یا نوسانی کند.
- گرما و Derating: قطعات یا کنترلر ممکن است در دمای بالا توان یا جریان مجاز را محدود کنند.
- خرابی مسیر قدرت: MOSFET، دیود، لحیم یا مسیر مسی آسیب‌دیده میتواند مقاومت و تلفات را بالا ببرد.
محل اندازه‌گیری چگونه علت را تغییر می‌دهد؟
ولتاژ باید هم روی ترمینال خروجی مبدل و هم در محل بار، با مرجع و ابزار مناسب، مقایسه شود. اختلاف میان این دو نقطه به کابل، کانکتور و مسیر برگشت اشاره میکند. اگر ورودی مبدل نیز هم‌زمان افت کند، مشکل ممکن است پیش از مبدل باشد نه در حلقه خروجی.
برد روشن، باتری و ورودی‌های توان میتوانند انرژی خطرناک داشته باشند. اتصال اسیلوسکوپ و بار الکترونیکی باید با ایزولاسیون، رنج و مرجع مناسب توسط فرد صلاحیت‌دار انجام شود.

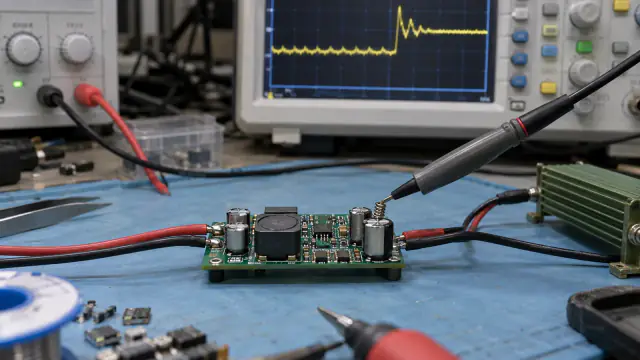

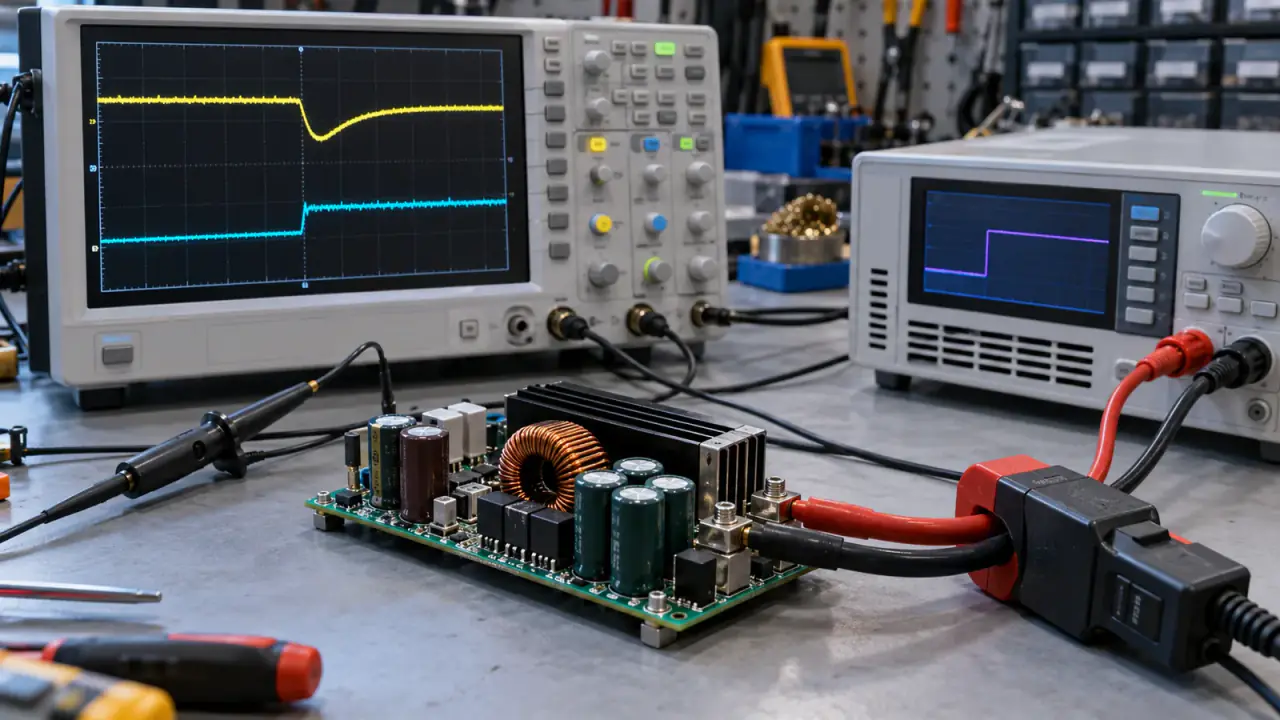

از شکل موج پله بار چه می‌توان فهمید؟
عمق افت اولیه به ظرفیت و ESR خروجی و سرعت واکنش کنترل وابسته است. بازیابی کند میتواند پهنای‌باند محدود یا ورودی ضعیف را مطرح کند. نوسان تکرارشونده پس از پله بار به پایداری حلقه یا چینش قطعات اشاره میکند. قطع و تلاش مجدد دوره‌ای نیز با Hiccup یا حفاظت اضافه‌جریان سازگار است.
چه اطلاعاتی را پیش از تعمیر ثبت کنیم؟
- ولتاژ نامی ورودی و خروجی و مدل مبدل
- جریان بار در لحظه شروع افت و نوع بار
- افت لحظه‌ای یا ماندگار و زمان بازیابی
- دمای محیط و مدت کار پیش از بروز مشکل
- طول کابل، کانکتور و هر تغییر اخیر در بار یا منبع
چه زمانی مبدل را دوباره روشن نکنیم؟
اگر قطعه یا کانکتور داغ شده، بوی سوختگی وجود دارد، خروجی از محدوده ایمن بار بالاتر می‌رود، مبدل پشت‌سرهم وارد حفاظت می‌شود یا ورودی جریان غیرعادی می‌کشد، آزمون را متوقف کنید. تکرار روشن‌کردن میتواند خرابی محدود را به بخش‌های دیگر گسترش دهد.
در عیب‌یابی تخصصی چه چیزهایی بررسی می‌شوند؟
ورودی و مسیر اتصال، آستانه محدودیت جریان، شکل موج سوئیچینگ، سلف و خازن‌ها، دمای قطعات و پاسخ پله بار متناسب با طراحی بررسی می‌شوند. نتیجه مشخص میکند افت از منبع و کابل است، مبدل به حد طراحی رسیده یا بخشی از مدار نیاز به تعمیر دارد.
