علت‌های رایج خروجی صفر
صفر بودن خروجی میتواند نتیجه یک فرمان منطقی، حفاظت فعال یا قطع مسیر قدرت باشد. ورودی باید روی خود برد و هنگام تلاش برای راه‌اندازی اندازهگیری شود. سپس Enable، تغذیه کنترلر، پالس سوئیچینگ و مسیر انتقال انرژی مرحله‌ای بررسی می‌شوند.
- ورودی زیر آستانه UVLO یا افت روی کابل و فیوز
- Enable یا Remote Shutdown غیرفعال
- اتصال کوتاه بار و ورود به حفاظت
- خرابی کنترلر، درایو گیت یا MOSFET
- قطع سلف، ترانس، دیود، مسیر مسی یا لحیم
مسیر بررسی از ورودی تا خروجی
آزمون با منبع جریان‌محدود و بدون اتصال بار حساس انجام شود تا خرابی ثانویه ایجاد نشود.

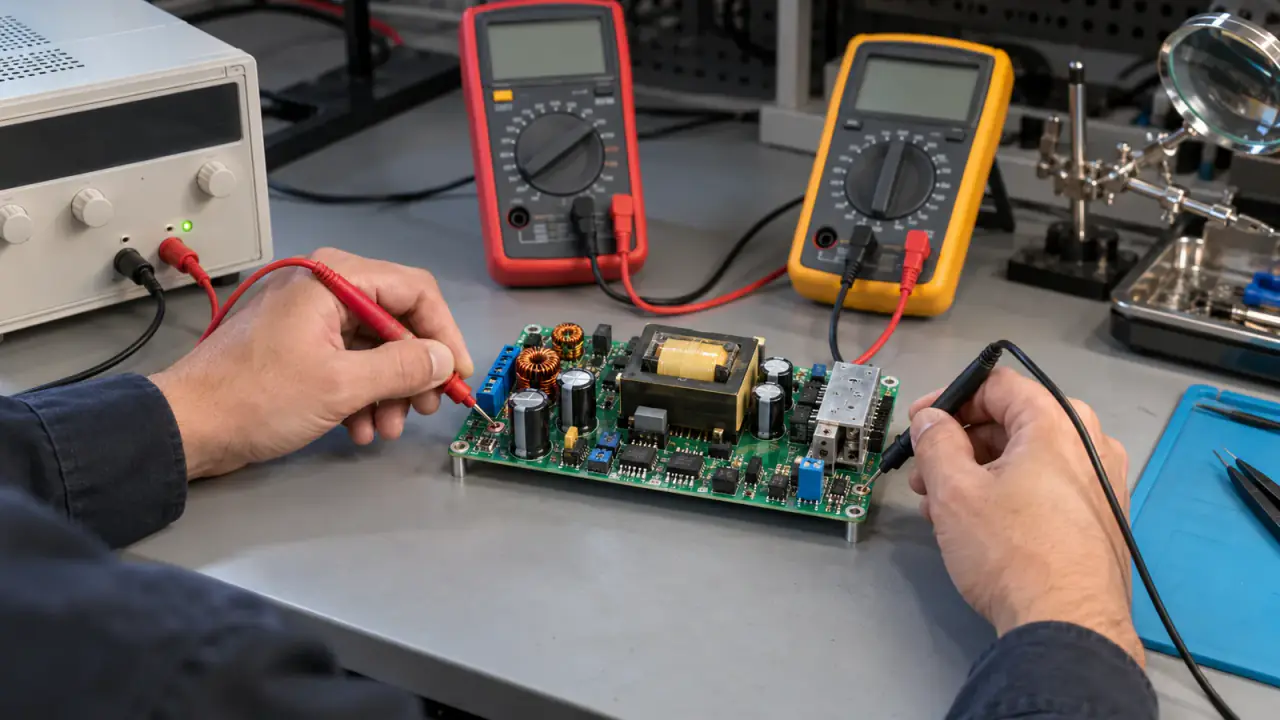

- ولتاژ ورودی را روی برد و هنگام Start ثبت کنید
- Enable، UVLO و تغذیه بایاس کنترلر را بررسی کنید
- خروجی و بار را از نظر مقاومت غیرعادی جداگانه کنترل کنید
- وجود و شکل پالس گیت با پراب مناسب بررسی شود
- مسیر سوئیچ، سلف یا ترانس، یکسوساز و خازن خروجی آزمون شوند
اندازهگیری روی مدار قدرت، بانک باتری یا تجهیزات متصل به شبکه فقط با ابزار دارای رده مناسب، روش جداسازی صحیح و توسط فرد صلاحیت‌دار انجام شود.
نتیجه‌ها را چگونه تفسیر کنیم؟
نبود تغذیه کنترلر با ورودی سالم مسیر بایاس را مطرح می‌کند. وجود پالس کوتاه و توقف دورهای معمولاً با حفاظت یا اتصال خروجی سازگار است. وجود سوئیچینگ بدون انرژی خروجی، مسیر مغناطیسی، یکسوساز یا اتصال برد را پررنگ می‌کند.
اشتباه‌های رایج در عیبیابی
- تزریق ولتاژ بدون محدودیت جریان
- جایگزینی فیوز با سیم
- اندازهگیری گیت با مرجع زمین نامناسب
- تعویض MOSFET بدون یافتن علت خرابی
چه زمانی آزمون را متوقف کنیم؟
اگر جریان ورودی بلافاصله به حد منبع می‌رسد، قطعه داغ میشود یا بوی سوختگی وجود دارد، آزمون متوقف شود. خازن ورودی و خروجی پیش از لمس باید تخلیه و تأیید شوند.
در عیبیابی تخصصی چه چیزهایی بررسی می‌شوند؟
مسیر ورودی، بایاس، Enable، کنترلر، درایو گیت، کلید قدرت، قطعه مغناطیسی، یکسوساز و خروجی با منبع حفاظت‌شده بررسی و سپس با بار مرجع آزمون می‌شوند.
