چرا مبدل وارد Hiccup میشود؟
آستانه و زمان حفاظت به توپولوژی و کنترلر وابسته است. بار بیش از حد، اتصال کوتاه، جریان هجومی خازن یا اشباع سلف میتواند حفاظت را فعال کند. شکل موج جریان سلف و فاصله تلاش‌ها برای تشخیص از نوسان حلقه مهم است.
- اتصال کوتاه یا بار بیش از ظرفیت
- خازن خروجی بزرگ و جریان هجومی Start
- اشباع سلف و رسیدن جریان پیک به حد
- مقاومت Sense یا آستانه جریان نامتناسب
- افت خروجی و فعال‌شدن UVP پس از محدودیت جریان
تفاوت Hiccup با افت عادی خروجی

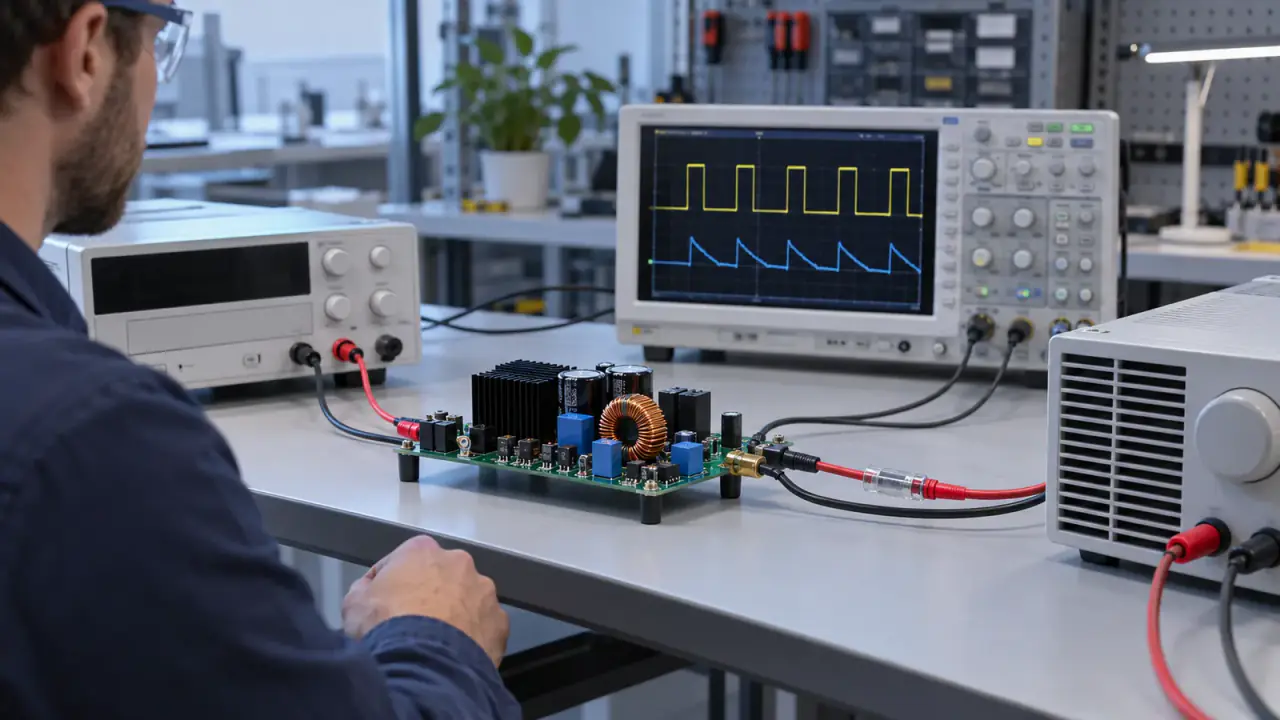

خروجی، جریان ورودی و گره Sense در یک بازه زمانی کافی ثبت شوند تا دوره خاموشی دیده شود.
- بار را از صفر تا آستانه رخداد پله‌ای افزایش دهید
- جریان و ولتاژ خروجی را هم‌زمان ثبت کنید
- فاصله تلاش‌های مجدد و مدت پالس را اندازه بگیرید
- بار و کابل را از نظر اتصال کوتاه جداگانه بررسی کنید
- جریان سلف و مدار Sense با حد کنترلر مقایسه شوند
اندازه‌گیری روی مدار قدرت، بانک باتری یا تجهیزات متصل به شبکه فقط با ابزار دارای رده مناسب، روش جداسازی صحیح و توسط فرد صلاحیت‌دار انجام شود.
نتیجه‌ها را چگونه تفسیر کنیم؟
خروجی پالسی با فاصله خاموشی ثابت با Hiccup سازگار است. افت ماندگار با جریان تقریباً ثابت به Constant-current یا Foldback نزدیک‌تر است. رخداد فقط در Start میتواند از خازن و Soft-start باشد.
اشتباه‌های رایج در عیب‌یابی
- بالا بردن آستانه جریان برای حذف نشانه
- اتصال کوتاه مستقیم بدون بار حفاظت‌شده
- اشتباه گرفتن Burst سبک‌بار با Hiccup
- نادیده گرفتن اشباع سلف
چه زمانی آزمون را متوقف کنیم؟
آزمون اتصال کوتاه بدون طراحی و تجهیزات مناسب انجام نشود. اگر سلف، MOSFET یا مقاومت Sense سریع داغ میشود، آزمایش متوقف شود.
در عیب‌یابی تخصصی چه چیزهایی بررسی می‌شوند؟
بار، سلف، Sense، آستانه و زمان حفاظت، Soft-start و UVP بررسی می‌شوند و منحنی جریان با بار الکترونیکی حفاظت‌شده ثبت میشود.
