علت‌های رایج دمای بالا
تلفات هدایتی با جریان و مقاومت قطعات و تلفات سوئیچینگ با فرکانس، ولتاژ و سرعت لبه‌ها تغییر می‌کنند. سلف نزدیک اشباع، خازن با ESR بالا و دیود نامناسب نیز گرمای موضعی می‌سازند. دما باید با شرایط بار و حد قطعه مقایسه شود.
- بار یا جریان ورودی بالاتر از طراحی
- MOSFET با هدایت گیت ناقص یا سوئیچینگ کند
- اشباع سلف یا تلفات هسته و سیم‌پیچ
- دیود، خازن یا اتصال با تلفات زیاد
- هیت‌سینک، خمیر حرارتی یا جریان هوای ناکافی
نقشه حرارتی چگونه تفسیر میشود؟

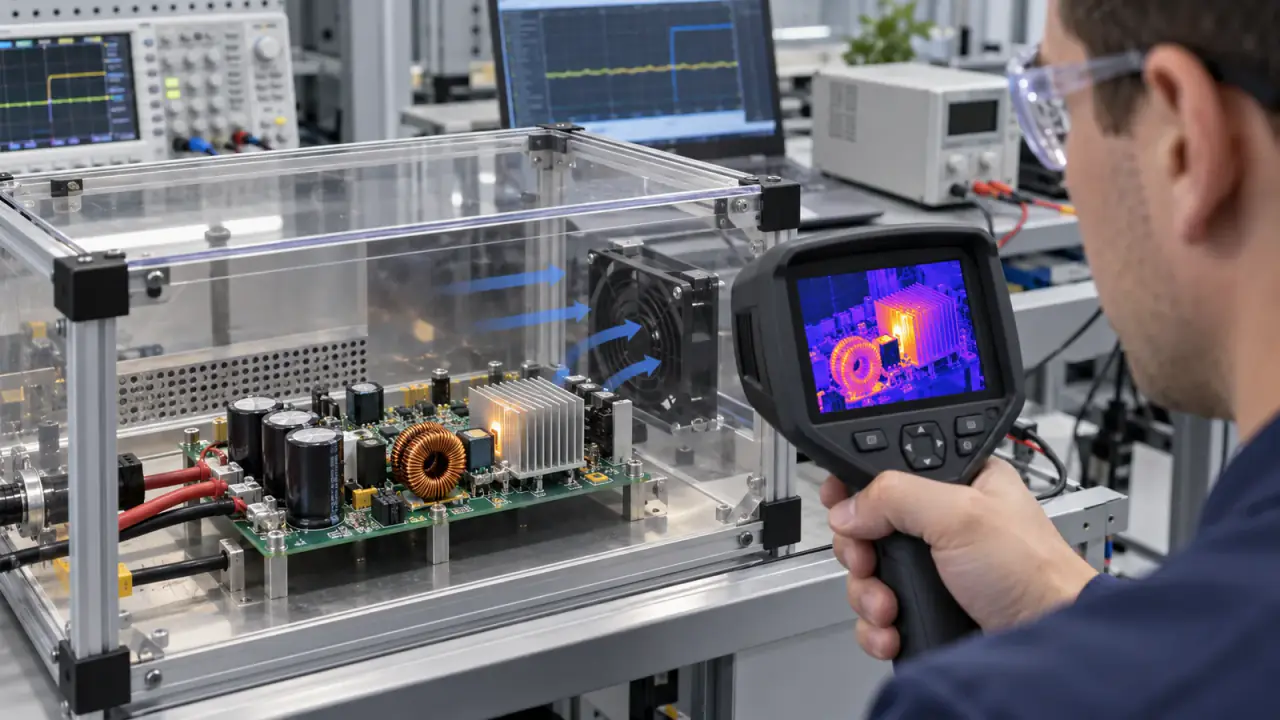

ولتاژ، جریان، دمای محیط و زمان رسیدن به تعادل همراه با تصویر حرارتی ثبت شوند.
- توان ورودی و خروجی را هم‌زمان اندازه بگیرید
- دما از بیباری تا چند نقطه بار ثبت شود
- موج گیت، گره سوئیچ و جریان سلف بررسی شوند
- افت روی اتصالات، دیود و مسیر مسی سنجیده شود
- هیت‌سینک و جریان هوا با طراحی مقایسه شوند
اندازه‌گیری روی مدار قدرت، بانک باتری یا تجهیزات متصل به شبکه فقط با ابزار دارای رده مناسب، روش جداسازی صحیح و توسط فرد صلاحیت‌دار انجام شود.
نتیجه‌ها را چگونه تفسیر کنیم؟
گرمای سریع MOSFET در بیباری میتواند سوئیچینگ یا درایو را مطرح کند؛ گرمای سلف فقط در بار بالا به اشباع یا DCR مربوط میشود. داغی خازن معمولاً با ریپل یا ESR بالا مرتبط است اما نیاز به اندازه‌گیری دارد.
اشتباه‌های رایج در عیب‌یابی
- قضاوت فقط با لمس
- اندازه‌گیری دما بدون ثبت بار
- افزودن فن به‌جای رفع تلفات
- تعویض قطعه داغ بدون بررسی علت
چه زمانی آزمون را متوقف کنیم؟
اگر دما پیوسته بالا می‌رود، عایق تغییر رنگ میدهد یا قطعه و خازن بادکرده است، آزمون متوقف شود. لمس برد روشن یا هیت‌سینک شناور خطرناک است.
در عیب‌یابی تخصصی چه چیزهایی بررسی می‌شوند؟
تلفات ورودی و خروجی، شکل موج سوئیچینگ، گیت، سلف، یکسوساز، خازن، انتقال حرارت و بار بررسی می‌شوند و پس از تعمیر آزمون حرارتی پایدار انجام میشود.
