علت‌های بازده کمتر از انتظار

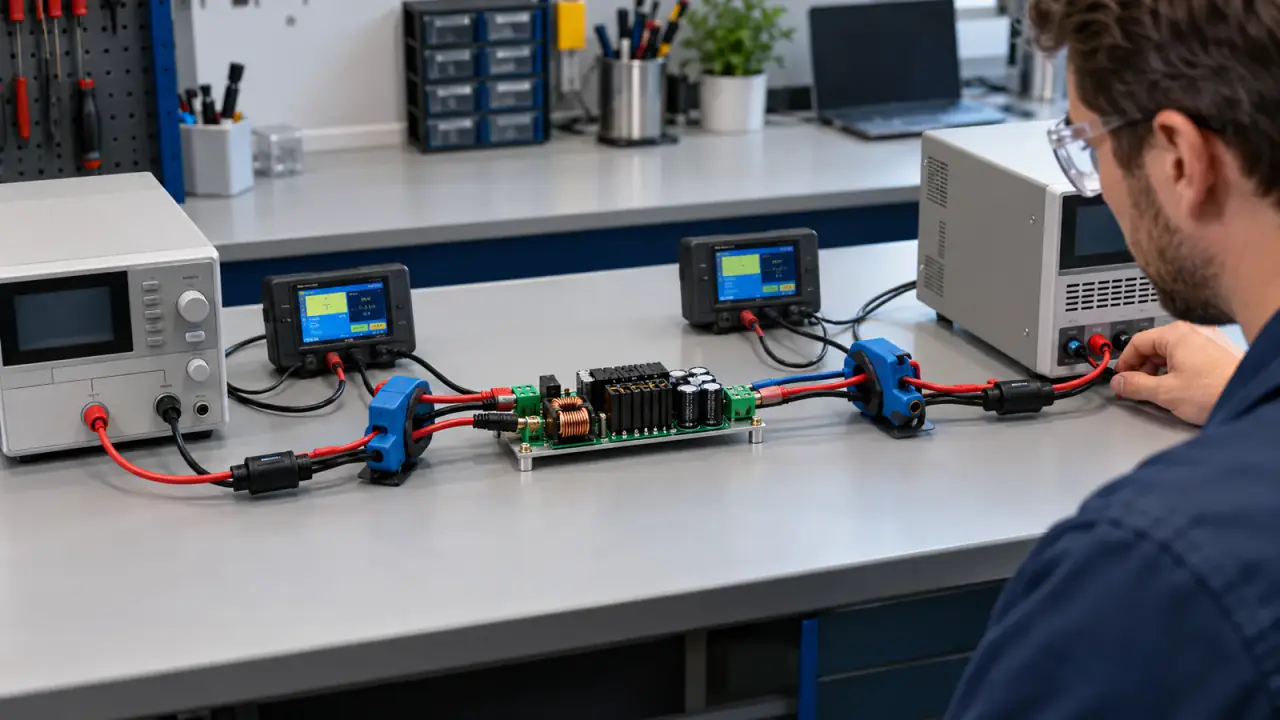

توان ورودی و خروجی باید در یک زمان و روی ترمینال خود مبدل اندازهگیری شوند. در بار سبک، مصرف بایاس و حالت PFM سهم بیشتری دارد؛ در بار سنگین تلفات I²R سلف، MOSFET و مسیرها غالب می‌شوند. فرکانس و ولتاژ ورودی نیز نقطه کار را تغییر می‌دهند.
- خطای اندازهگیری و افت کابل خارج از مرجع
- کار در ورودی، خروجی یا بار متفاوت از منحنی مرجع
- افزایش RDS(on)، DCR یا افت دیود با دما
- سوئیچینگ کند، Dead-time یا فرکانس نامناسب
- سلف، خازن یا مسیر مسی آسیب‌دیده
اندازهگیری بازده بدون خطای مرجع
هر چهار کمیت Vin، Iin، Vout و Iout همزمان و نزدیک ترمینال مبدل ثبت شوند.
- ابزارها را صفر و رنج مناسب انتخاب کنید
- افت کابل منبع و بار را از اندازهگیری جدا کنید
- بازده در چند نقطه بار و ولتاژ ثبت شود
- دمای قطعات و تغییر بازده پس از گرم‌شدن مقایسه شود
- شکل موج گیت و گره سوئیچ برای تلفات غیرعادی بررسی شود
اندازهگیری روی مدار قدرت، بانک باتری یا تجهیزات متصل به شبکه فقط با ابزار دارای رده مناسب، روش جداسازی صحیح و توسط فرد صلاحیت‌دار انجام شود.
نتیجه‌ها را چگونه تفسیر کنیم؟
بازده پایین فقط در بار سبک میتواند از حالت کنترل یا مصرف بایاس باشد؛ افت شدید با افزایش بار به تلفات هدایت و اشباع مربوط میشود. کاهش بازده با گرم‌شدن مقاومت قطعات یا خنک‌کاری را پررنگ می‌کند.
اشتباه‌های رایج در عیب‌یابی
- استفاده از عدد نمایشگر منبع بدون جبران کابل
- اندازهگیری غیرهم‌زمان
- مقایسه با بازده Peak دیتاشیت
- نادیده گرفتن مصرف فن و مدار کمکی
چه زمانی آزمون را متوقف کنیم؟
اگر جریان ورودی بدون بار غیرعادی است یا تلفات به گرمای سریع منجر میشود، آزمون را متوقف کنید. بالا بردن محدودیت منبع بدون یافتن علت ایمن نیست.
در عیب‌یابی تخصصی چه چیزهایی بررسی می‌شوند؟
مرجع اندازهگیری، منحنی بازده، تلفات قطعات، شکل موج سوئیچینگ، قطعه مغناطیسی و مصرف مدار کمکی بررسی می‌شوند تا خرابی از محدودیت طبیعی نقطه کار جدا شود.
