این خطا دقیقاً چه معنایی دارد؟
هر اینورتر خورشیدی یک حداکثر ولتاژ مطلق برای ورودی DC و یک بازه جداگانه برای کار MPPT دارد. اگر ولتاژ مدار باز رشته از حد مطلق عبور کند، قطعات ورودی، خازن‌های لینک DC و نیمه‌هادی‌های قدرت در معرض آسیب قرار می‌گیرند. به همین دلیل اینورتر باید از مدار خارج شود و علت پیش از راه‌اندازی مجدد مشخص گردد.
کم‌بودن جریان در حالت مدار باز به معنی بی‌خطر بودن ولتاژ نیست. رشته پنل در روشنایی روز منبع DC فعالی است و قطع کلید AC به‌تنهایی کابل‌های خورشیدی را بی‌برق نمی‌کند.
در صورت نمایش خطای اضافه ولتاژ DC، کانکتورهای PV را لمس، جدا یا دوباره متصل نکنید. ایمن‌سازی، اندازه‌گیری و تغییر آرایش رشته فقط باید توسط تکنسین خورشیدی صلاحیتدار و مطابق دستورالعمل همان مدل انجام شود.
علت‌های رایج DC Overvoltage
- تعداد زیاد پنل در یک رشته: جمع ولتاژ مدار باز پنل‌ها، به‌خصوص در سرما، میتواند از حد ورودی اینورتر بالاتر رود.
- محاسبه بدون ضریب دمایی: استفاده از مقدار Voc درج‌شده در شرایط استاندارد، بدون تصحیح برای کمینه دمای محل، طراحی را خوش‌بینانه میکند.
- سیم‌بندی اشتباه پس از تعمیر یا توسعه: اتصال دو بخش به‌صورت سری به‌جای موازی یا جابه‌جایی مسیرها در جعبه تجمیع ممکن است ولتاژ غیرمنتظره بسازد.
- پنل یا رشته نامتناسب: تغییر مدل پنل، تعداد ماژول یا آرایش یک رشته بدون کنترل دوباره طراحی میتواند حاشیه ولتاژ را از بین ببرد.
- اندازه‌گیری یا مدار سنجش معیوب: اگر ولتاژ واقعی داخل محدوده باشد ولی خطا باقی بماند، ورودی اندازه‌گیری و برد کنترل نیز باید بررسی شوند.
چرا هوای سرد ولتاژ را بالا می‌برد؟
ولتاژ مدار باز ماژول فتوولتائیک ضریب دمایی منفی دارد؛ یعنی با سردترشدن سلول افزایش مییابد. محاسبه رشته باید از Voc پنل، ضریب دمایی ولتاژ، تعداد ماژول‌های سری و کمینه دمای طراحی محل استفاده کند. عدد دقیق به دیتاشیت همان پنل وابسته است و نمی‌توان یک درصد عمومی را برای همه ماژول‌ها جایگزین کرد.
در مقابل، محدوده MPPT بیشتر به شرایط کار زیر بار مربوط است. ممکن است ولتاژ کاری رشته در ظهر داخل بازه MPPT باشد، اما Voc همان رشته در یک صبح سرد از حداکثر ورودی عبور کند. کنترل هر دو شرط ضروری است.
از زمان وقوع خطا چه میتوان فهمید؟
صبح سرد و پیش از تولید بالا: افزایش Voc ناشی از دما یا تعداد پنل سری محتمل‌تر است. بلافاصله پس از تغییر آرایه: نقشه رشته، تعداد پنل و مسیر جعبه تجمیع باید کنترل شود. خطای دائمی در همه دماها: اضافه ولتاژ واقعی شدید، اتصال اشتباه یا ایراد مدار سنجش مطرح است. خطای گذرا بدون تطابق با داده ولتاژ: ثبت لاگ و بررسی برد اندازه‌گیری اهمیت بیشتری پیدا میکند.
چه اطلاعاتی را بدون تماس با مدار ثبت کنیم؟
- از متن کامل خطا، ساعت وقوع و دمای تقریبی محیط عکس بگیرید.
- مدل اینورتر و مدل دقیق پنل را از برچسب یا اسناد پروژه ثبت کنید.
- تعداد پنل سری و تعداد رشته متصل به هر MPPT را از نقشه اجرا یادداشت کنید.
- هر توسعه، تعویض پنل، تعمیر کانکتور یا تغییر جعبه تجمیع را گزارش دهید.
- اگر سامانه مانیتورینگ دارد، نمودار ولتاژ DC پیش از خطا را ذخیره کنید.
در بررسی تخصصی چه مراحلی انجام میشود؟

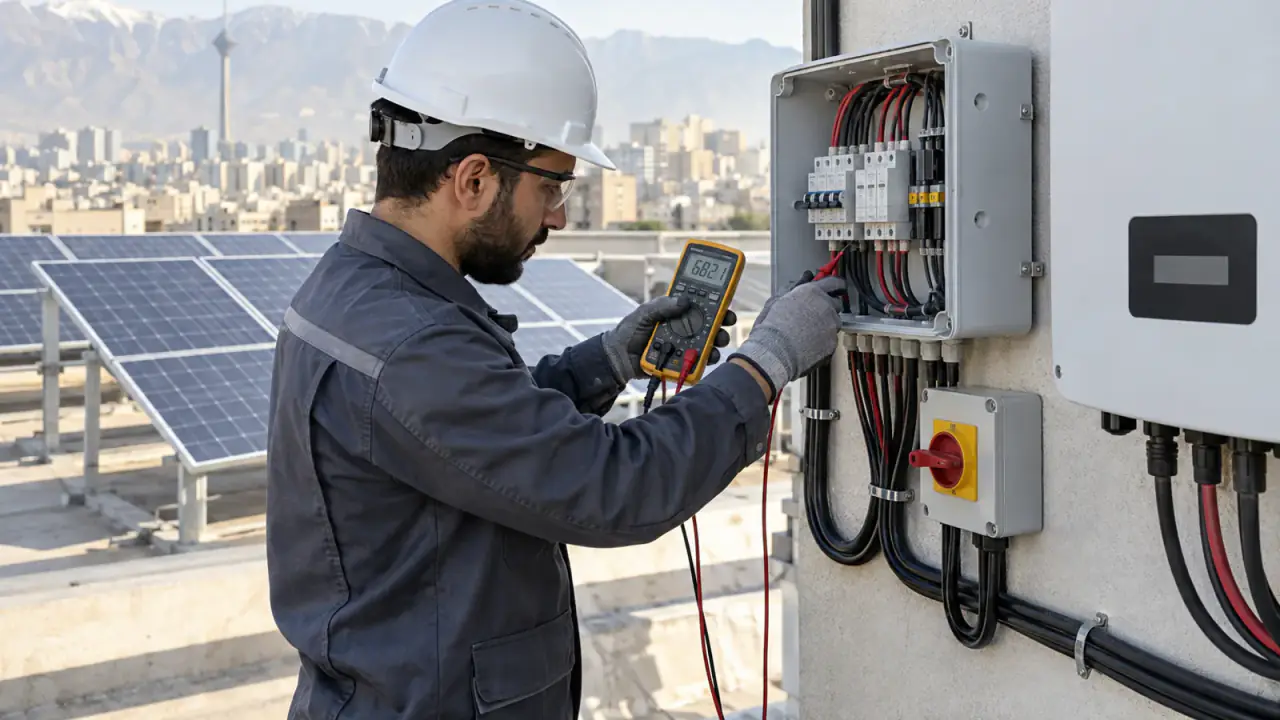

تکنسین ابتدا مشخصات ورودی اینورتر و دیتاشیت پنل را کنترل و حداکثر Voc رشته را برای دمای طراحی محاسبه میکند. سپس پس از جداسازی و اثبات بی‌باری مطابق روش سازنده، ولتاژ و قطبیت هر رشته جداگانه اندازه‌گیری و با نقشه مقایسه میشود. بررسی جعبه تجمیع، کلید DC، کانکتورها و مسیر کابل کمک میکند خطای طراحی یا سیم‌بندی از خرابی مدار سنجش اینورتر جدا شود.
اگر تعداد پنل سری بیش از حد باشد، راه‌حل باید با طراحی دوباره رشته و کنترل جریان هر MPPT انجام شود؛ کم‌کردن حفاظت نرم‌افزاری یا پذیرش ولتاژ بالاتر راه‌حل مجاز نیست.
منبع فنی این راهنما
تعریف اضافه ولتاژ ورودی، خطر آسیب و الزام بررسی آرایش PV بر پایه راهنمای رسمی عیب‌یابی اینورتر خورشیدی جمع‌بندی شده است:
