MPPT چه کاری انجام می‌دهد؟
نقطه بیشینه توان پنل با تابش و دمای سلول تغییر می‌کند. ردیاب MPPT ولتاژ کاری ورودی را تنظیم می‌کند تا آرایه نزدیک بهترین نقطه توان کار کند. اینورترهای چندردیابه می‌توانند بخش‌هایی با جهت یا شرایط متفاوت را مستقل دنبال کنند، اما تعداد سوکت‌های DC همیشه برابر تعداد MPPTها نیست.
اگر دو رشته روی یک ردیاب موازی باشند، یک ولتاژ کاری مشترک دارند. اختلاف زیاد در مشخصات الکتریکی یا شرایط تابش میتواند نقطه کار سازشی ایجاد کند و انرژی قابل برداشت را کاهش دهد. محدودیت جریان ورودی، جریان اتصال کوتاه مجاز و تعداد رشته هر MPPT نیز باید رعایت شود.
اختلاف جریان و ولتاژ چه سرنخی می‌دهد؟
- جریان کمتر با ولتاژ نزدیک: سایه، آلودگی، کاهش تابش، قطع بخشی از مسیر موازی یا پنل ضعیف محتمل است.
- ولتاژ کمتر از رشته مشابه: تعداد پنل متفاوت، اتصال اشتباه، ماژول بای‌پس‌شده یا خطای اندازه‌گیری باید بررسی شود.
- جریان تقریباً صفر: کلید، فیوز، کانکتور، کابل یا مسیر یک رشته ممکن است باز باشد؛ نتیجه بدون آزمون قطعی نیست.
- نوسان مداوم نقطه کار: سایه متحرک، اتصال ناپایدار، منحنی چندقله‌ای یا ایراد ردیاب MPPT میتواند مطرح باشد.
- مقادیر مشابه ولی تولید کل کم: تابش، دمای پنل، محدودیت AC یا Derating اینورتر نیز باید همزمان دیده شود.
کانکتورهای خورشیدی را زیر بار جدا نکنید و برای مقایسه رشتهها ورودی‌ها را خودسرانه جابه‌جا نکنید. قوس DC، قطبیت معکوس و عبور از جریان یا ولتاژ مجاز میتواند آسیب و خطر جانی ایجاد کند.
چرا مقایسه ساده دو عدد کافی نیست؟
جریان PV تقریباً با تابش تغییر می‌کند، درحالی‌که ولتاژ بیشتر تحت تأثیر دما و تعداد پنل سری است. اگر یک رشته چند دقیقه دیرتر اندازه‌گیری شود، عبور ابر یا تغییر سایه میتواند اختلافی بسازد که ربطی به خرابی ندارد. داده‌های مانیتورینگ نیز ممکن است با فاصله زمانی یا دقت متفاوت ثبت شوند.
برای مقایسه معتبر، جهت و شیب، نوع و تعداد پنل، تابش روی سطح آرایه و دمای ماژولها باید در نظر گرفته شوند. سپس جریان و ولتاژ هر ورودی با رشته هم‌شرایط یا مقدار مورد انتظار طراحی مقایسه می‌شود.
از منحنی I-V چه میتوان فهمید؟
ردیاب منحنی I-V ولتاژ و جریان رشته را در نقاط مختلف ثبت می‌کند. شکل پله‌ای یا چندقله‌ای میتواند با سایه و فعال‌شدن دیودهای بای‌پس مرتبط باشد؛ کاهش جریان اتصال کوتاه با تابش یا محدودشدن جریان و کاهش ولتاژ مدار باز با تعداد ماژول یا مسیر پنل‌ها ارتباط دارد. تفسیر باید با تابش مرجع و مشخصات پنل انجام شود.

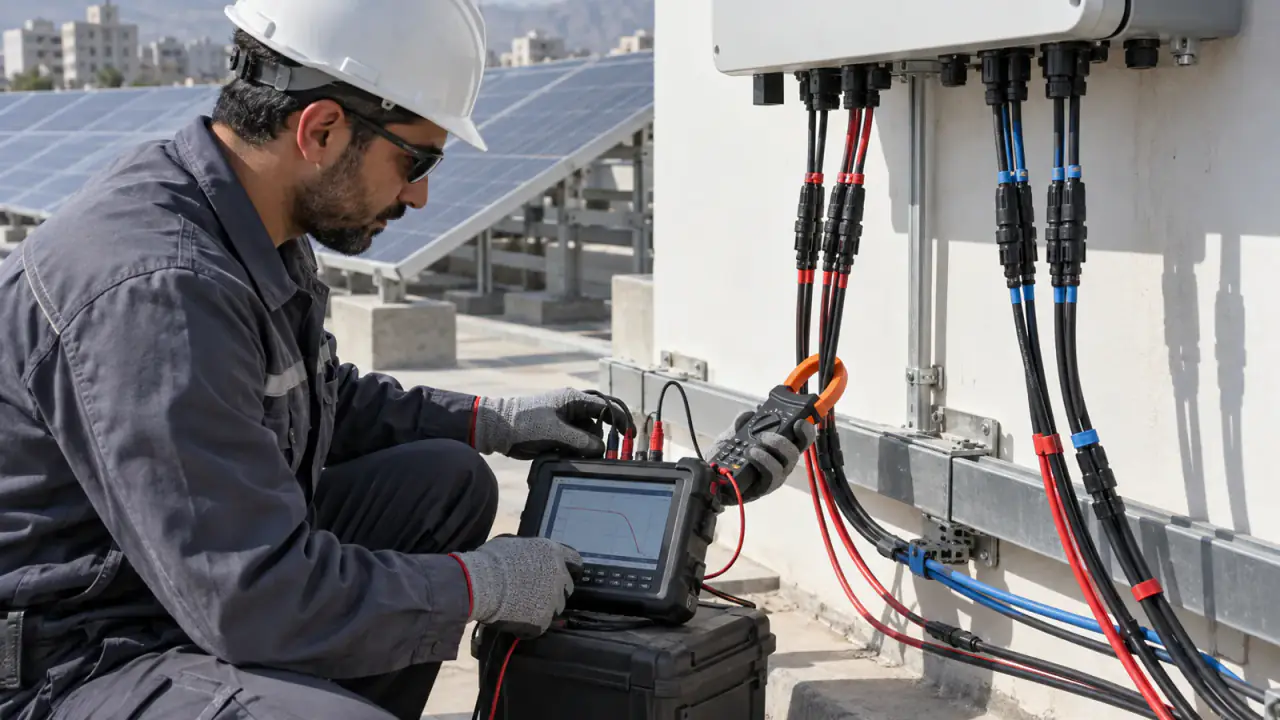

در تصویر این مقاله، دو گروه کابل جداگانه و ابزار تحلیل رشته دیده می‌شوند. هدف عکس نشان‌دادن مقایسه کنترل‌شده ورودی‌هاست؛ رنگ کابل یا شکل منحنی به‌تنهایی استاندارد اتصال یا نتیجه قطعی آزمون محسوب نمی‌شود.
چه اطلاعاتی را پیش از مراجعه تکنسین ثبت کنیم؟
- از صفحه جریان، ولتاژ و توان هر MPPT در یک زمان مشخص عکس بگیرید.
- مشخص کنید اختلاف در چه ساعت، فصل یا وضعیت سایه بیشتر می‌شود.
- نقشه رشتهها، تعداد پنل سری و ورودی مربوط به هر رشته را آماده کنید.
- آلودگی، جسم سایه‌انداز یا آسیب ظاهری پنل را فقط از محل امن ثبت کنید.
- هر تعویض پنل، تعمیر کانکتور، قطع فیوز یا تغییر کابل اخیر را گزارش دهید.
در عیب‌یابی تخصصی چه مراحلی انجام می‌شود؟
ابتدا آرایش واقعی با دیتاشیت اینورتر و نقشه پروژه تطبیق داده می‌شود تا تعداد MPPT مستقل و ورودی‌های مشترک مشخص شوند. سپس داده همزمان رشتهها، تابش و دما مقایسه می‌گردد. تکنسین پس از جداسازی ایمن میتواند قطبیت، Voc، جریان، پیوستگی، فیوز و کانکتورها را بررسی و در صورت نیاز منحنی I-V هر رشته را ثبت کند.
اگر رشتهها سالم باشند اما یک ردیاب همچنان رفتار متفاوتی داشته باشد، ورودی اندازه‌گیری، مدار MPPT و بخش قدرت اینورتر در محیط کنترل‌شده بررسی می‌شوند. جابه‌جایی رشته برای آزمون فقط پس از کنترل کامل ولتاژ، جریان، قطبیت و روش مجاز سازنده انجام می‌شود.
منبع فنی این راهنما
تفکیک رشتهها میان ردیابهای مستقل و الزام طراحی متناسب با ورودی اینورتر بر اساس راهنمای رسمی نصب یک اینورتر Multi-String توضیح داده شده است:
