اتصال به شبکه چگونه انجام می‌شود؟
اینورتر متصل به شبکه پس از دریافت انرژی کافی از آرایه، ابتدا سمت AC و حفاظت‌های داخلی را بررسی میکند. ولتاژ و فرکانس باید در محدوده مجاز باشند و شرایط سنکرون و ضدجزیرهای تأیید شوند؛ سپس رله اتصال بسته می‌شود. به همین دلیل روشنبودن دستگاه الزاماً به معنی تزریق توان نیست.
پس از قطع کوتاه شبکه نیز یک بازه پایش طبیعی است. اما اگر شمارش انتظار دائماً از ابتدا شروع می‌شود، خطا ثبت می‌گردد یا رله چندبار تلاش میکند، علت باید بر اساس کد همان مدل بررسی شود.
علت‌های رایج وصل نشدن اینورتر خورشیدی
- ولتاژ یا فرکانس خارج از محدوده: افت، افزایش یا نوسان شبکه باعث جداشدن حفاظتی اینورتر می‌شود.
- مسیر AC ناقص: کلید قطع، فیوز، سیم نول، یک فاز، ترمینال یا کابل آسیب‌دیده ممکن است اتصال صحیح را مختل کند.
- افزایش ولتاژ هنگام تولید: کابل طولانی یا کم‌مقطع و امپدانس بالای مسیر میتواند در زمان تزریق، ولتاژ پایانه اینورتر را بالا ببرد.
- تنظیمات نامتناسب شبکه: کد کشور یا پارامترهای حفاظت باید با مقررات محل نصب و تأیید بهرهبردار هماهنگ باشند.
- ضعف تابش یا سمت DC: اگر توان ورودی برای شروع کافی نباشد، دستگاه ممکن است در حالت انتظار باقی بماند؛ این وضعیت با خطای واقعی شبکه یکی نیست.
- مدار سنجش یا رله داخلی: اگر مقادیر واقعی شبکه مجاز باشند ولی پیام ادامه یابد، بخش اندازه‌گیری، رله یا برد کنترل نیز بررسی می‌شود.
اندازه‌گیری داخل تابلو AC، بازکردن اینورتر و تغییر پارامترهای حفاظت شبکه فقط باید توسط فرد صلاحیت‌دار انجام شود. هیچ حفاظت یا رله‌ای را برای وصل‌کردن آزمایشی بای‌پس نکنید.
زمان بروز خطا چه سرنخی میدهد؟
صبح و هنگام راه‌اندازی: توان DC و زمان پایش اتصال مهم‌اند. ظهر و هم‌زمان با بیشترین تولید: افزایش ولتاژ در مسیر AC یا محدودیت شبکه محتمل‌تر می‌شود. در ساعات مختلف و همراه با ساختمان‌های اطراف: کیفیت یا قطعی شبکه بررسی می‌شود. پس از تعمیر تابلو یا تعویض کابل: ترتیب فاز، نول، حفاظت‌ها و تنظیمات دوباره کنترل می‌شوند.
چه اطلاعاتی را بدون کار پرخطر ثبت کنیم؟
- از متن کامل خطا و صفحه وضعیت شبکه عکس بگیرید.
- ساعت شروع و پایان خطا و وضعیت آفتاب را یادداشت کنید.
- ولتاژ و فرکانس نمایش‌داده‌شده در برنامه رسمی دستگاه را ثبت کنید.
- مشخص کنید خطا فقط در تولید زیاد رخ میدهد یا حتی بدون تولید نیز باقی میماند.
- هر تغییر اخیر در تابلو، کابل AC، کنتور یا تنظیمات را گزارش دهید.

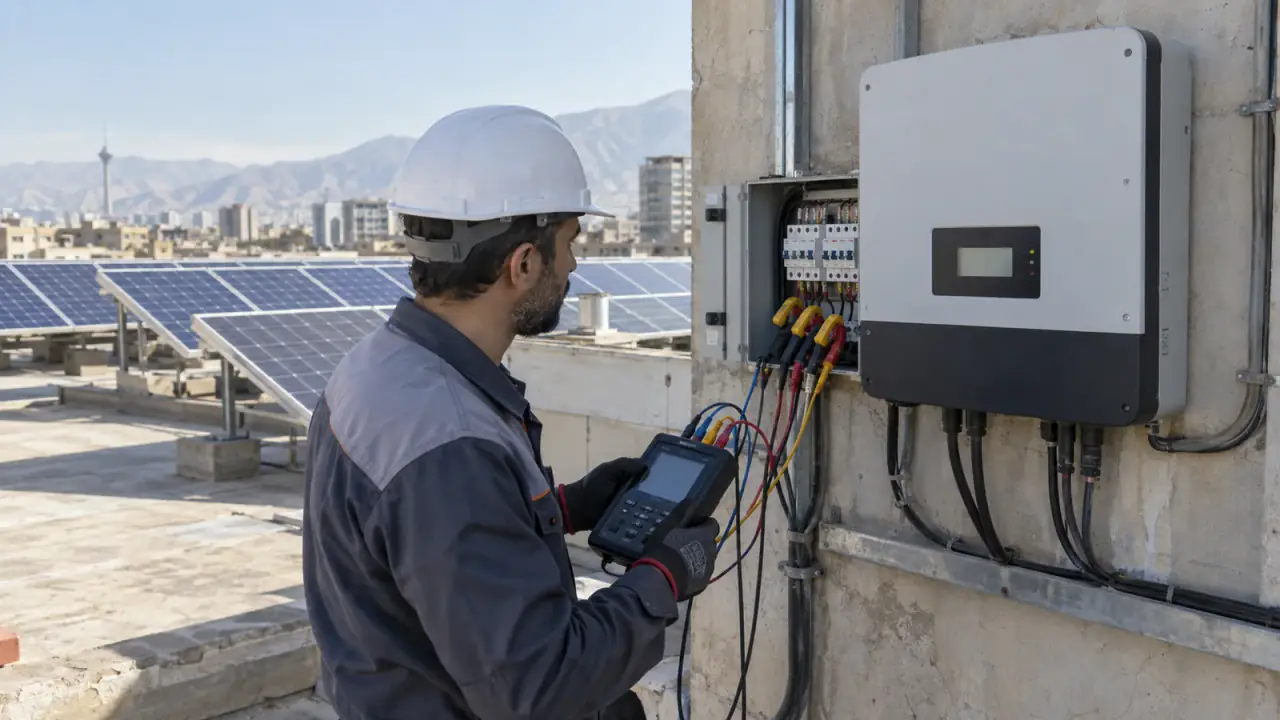

در بررسی تخصصی چه چیزهایی اندازه‌گیری می‌شوند؟
فرد مجاز ولتاژ و فرکانس را در نقطه اتصال و پایانه اینورتر، وضعیت فاز و نول، افت یا افزایش ولتاژ مسیر، حفاظت‌ها و گشتاور ترمینال‌ها را بررسی میکند. سپس داده ثبتشده با محدوده مجاز همان مدل و مقررات شبکه مقایسه می‌شود تا مشکل شبکه و کابل از ایراد سنجش یا رله داخلی جدا شود.
منبع فنی این راهنما
توضیح پایش شبکه، انتظار برای اتصال مجدد و بررسی مسیر AC بر اساس راهنمای رسمی عیبیابی اینورترهای متصل به شبکه جمع‌بندی شده است:
