خطای UV دقیقاً چه چیزی را نشان می‌دهد؟
درایو پس از یکسوسازی ورودی، ولتاژ لینک DC را پایش میکند. اگر این ولتاژ یا یکی از منابع داخلیِ تحت نظارت از حد مجاز همان مدل پایین‌تر برود، هشدار یا خطای Undervoltage ثبت میشود. عدد حد، شیوه توقف و امکان راهاندازی خودکار میان سازندگان متفاوت است.
به همین دلیل متن کامل نمایشگر را ثبت کنید؛ نوشتن «افت ولتاژ» بدون پسوند کد، زمان رخداد و مدل دستگاه برای تشخیص کافی نیست.
علت‌های رایج خطای افت ولتاژ اینورتر
- افت یا نوسان برق ورودی: شبکه ضعیف، ژنراتور نامتناسب یا افت لحظه‌ای میتواند ولتاژ لینک DC را پایین بیاورد.
- قطع فاز یا عدم تعادل: فیوز، کنتاکتور، کابل یا ترمینال معیوب ممکن است یک فاز را حذف یا ضعیف کند.
- اتصال با مقاومت بالا: شل‌بودن یا آسیب حرارتی در مسیر ورودی میتواند زیر بار افت بیشتری ایجاد کند.
- شتابگیری یا بار سنگین: تقاضای توان بالا ضعف ورودی، بار مکانیکی یا انتخاب نامتناسب توان درایو را آشکار میکند.
- مدار پیش‌شارژ و لینک DC: کنتاکتور یا مقاومت پیش‌شارژ، یکسوساز، خازن‌های لینک یا مسیر اندازه‌گیری ممکن است دچار ایراد باشند.
- منبع تغذیه کنترل: در بعضی مدلها کدهای فرعی UV به تغذیه برد کنترل یا مدار شارژ مربوط‌اند، نه صرفاً برق شبکه.
داخل اینورتر حتی پس از قطع برق میتواند ولتاژ ذخیره‌شده خطرناک وجود داشته باشد. بازکردن قاب، اندازه‌گیری باس DC یا بررسی ترمینال برق‌دار فقط باید توسط فرد صلاحیت‌دار و پس از رعایت زمان تخلیه دفترچه همان مدل انجام شود.
زمان بروز خطا چه کمکی به تشخیص میکند؟
هنگام روشن‌کردن: مسیر ورودی، قطع فاز، پیش‌شارژ و منابع داخلی اهمیت بیشتری دارند. هنگام شتابگیری: افت ورودی، زمان شتاب، جریان و بار مکانیکی مطرح می‌شوند. در سرعت ثابت: تغییر بار، افت شبکه و اتصال متناوب باید بررسی شوند. هنگام قطع برق کوتاه: رفتار ride-through و راهاندازی مجدد باید دقیقاً مطابق تنظیمات و دستورالعمل سازنده ارزیابی شود.
پیش از ریست چه اطلاعاتی ثبت کنیم؟
- مدل کامل اینورتر، توان و ولتاژ نامی روی پلاک را یادداشت کنید.
- کد دقیق مانند UV، Uv1، Uv2 یا Uv3 و هر عدد همراه آن را عکس بگیرید.
- مشخص کنید خطا در روشن‌شدن، شتاب، بار ثابت یا هم‌زمان با افت برق رخ داده است.
- تغییرات اخیر در تابلو، موتور، کابل، ژنراتور یا پارامترها را گزارش دهید.
- اگر بوی سوختگی، صدای غیرعادی یا آثار حرارتی وجود دارد، دستگاه را دوباره روشن نکنید.
در بررسی تخصصی چه بخش‌هایی کنترل می‌شوند؟

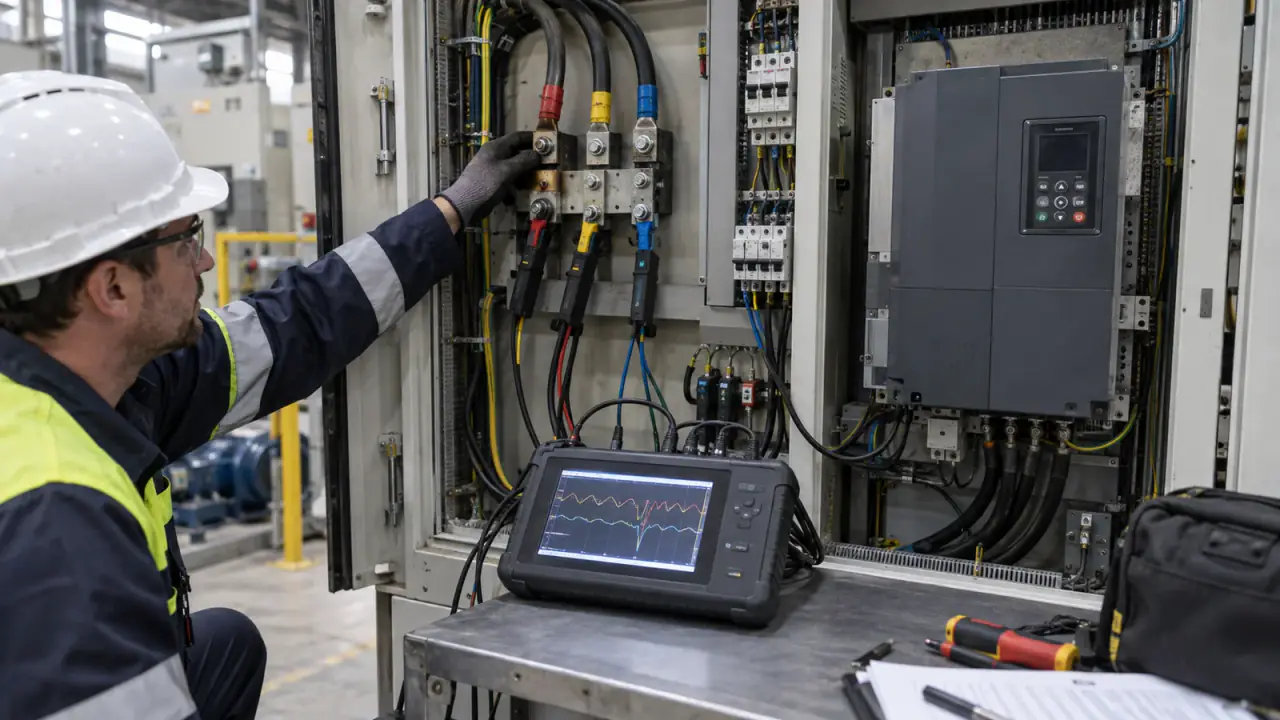

پس از ایمن‌سازی، کیفیت ورودی سه‌فاز، مسیر فیوز و کنتاکتور، اتصالات، یکسوساز، پیش‌شارژ، خازن‌های لینک DC، منبع تغذیه و مدار سنجش متناسب با کد همان مدل بررسی می‌شوند. نتیجه باید افت واقعی شبکه را از خرابی داخلی یا تنظیم نامتناسب جدا کند.
منابع فنی این راهنما
تعریف افت لینک DC، رفتار کنترلی و تفاوت کدهای فرعی با استفاده از مستندات رسمی سازندگان جمع‌بندی شده‌اند:
