اول نوع تغییر خروجی را مشخص کنید
هر تغییر ولتاژ خروجی به معنی خرابی نیست. ریپل سوئیچینگ معمولاً با فرکانس کلیدزنی ارتباط دارد؛ افت یا جهش کوتاه ممکن است هم‌زمان با تغییر ناگهانی بار رخ دهد؛ اما نوسان ماندگار یا ringing طولانی می‌تواند به حلقه کنترل، اجزای فیلتر یا شرایط کاری مرتبط باشد.
مقدار متوسط خروجی، دامنه تقریبی تغییر، فرکانس یا دوره تکرار، نوع بار و اینکه نوسان در بی‌باری، بار ثابت یا لحظه تغییر بار دیده میشود را ثبت کنید. همین تفکیک از تعویض آزمایشی قطعات جلوگیری می‌کند.
علت‌های احتمالی نوسان خروجی مبدل DC-DC
- خازن خروجی: کاهش ظرفیت مؤثر، ESR یا ESL نامتناسب، فرسودگی و دمای بالا روی ریپل و پاسخ گذرا اثر می‌گذارند.
- سلف و مسیر توان: مقدار نامتناسب، اشباع زیر بار، مقاومت سیم‌پیچ یا اتصال ضعیف می‌تواند ریپل جریان و افت خروجی را بیشتر کند.
- تغذیه ورودی: افت لحظه‌ای ورودی، کابل یا کانکتور نامناسب و فیلتر ورودی بدون میرایی کافی ممکن است عملکرد مبدل را مختل کند.
- حلقه فیدبک و جبران‌سازی: قطعات فیدبک، مسیر سنجش خروجی، مرجع کنترل و جبران‌سازی باید با توپولوژی و محدوده بار سازگار باشند.
- بار دینامیکی: تغییر سریع جریان یا بار پالسی می‌تواند تا پیش از پاسخ حلقه کنترل باعث افت و جهش ولتاژ شود.
- چیدمان و اتصال زمین: مسیرهای بلند، حلقه‌های جریان بزرگ، اتصال زمین نامناسب و کوپل نویز سوئیچینگ میتوانند خروجی یا سیگنال فیدبک را آلوده کنند.
- گرما و قطعات قدرت: افزایش دما، ضعف سوئیچ‌ها، دیود، درایور یا منبع کمکی ممکن است فقط پس از گرم‌شدن یا زیر بار آشکار شود.
برد مبدل می‌تواند حتی پس از قطع ورودی انرژی ذخیره‌شده و ولتاژ خطرناک داشته باشد. اندازهگیری روی مدار باز، تغییر جبران‌سازی یا تعویض قطعه فقط باید توسط فرد صلاحیتدار و با مستندات همان مدل انجام شود.
خطای اندازهگیری چگونه شبیه ریپل زیاد دیده میشود؟

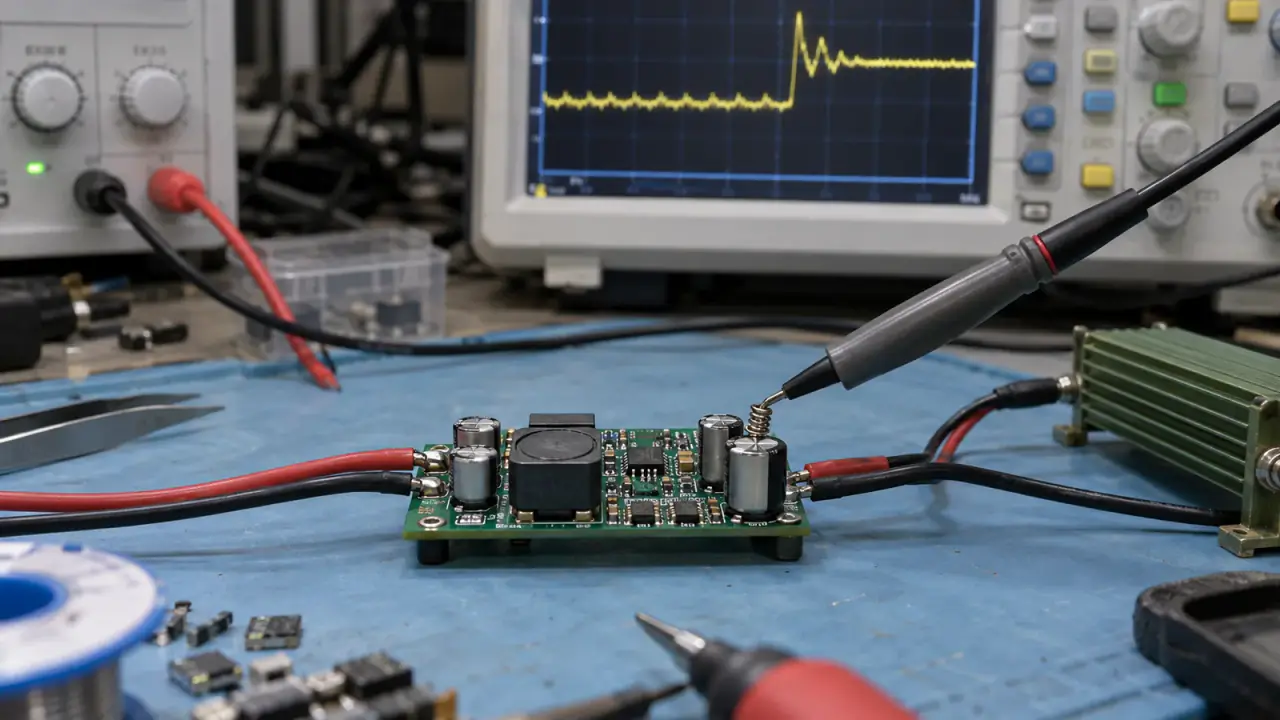

سیم زمین بلند پراب اسیلوسکوپ یک حلقه القایی می‌سازد و می‌تواند پالسهای کلیدزنی اطراف مدار را دریافت کند. در نتیجه دامنه مشاهده‌شده ممکن است بیشتر از مقدار واقعی باشد. نقطه اندازهگیری، پهنایباند، نوع اتصال و محل زمین باید در گزارش ثبت شوند.
برای مقایسه معتبر، اندازهگیری باید نزدیک خازن خروجی و با حلقه اتصال بسیار کوتاه انجام شود. این نکته مجوز اندازهگیری روی مبدل قدرتِ برق‌دار نیست؛ در کاربردهای صنعتی انجام آن به تجهیزات و صلاحیت مناسب نیاز دارد.
شرایط بار چه اطلاعاتی به عیب‌یابی می‌دهد؟
اگر نوسان فقط هنگام وصل بار یا تغییر سریع جریان ایجاد میشود، پاسخ گذرا، ESR خازن، محدودیت جریان و توانایی سلف اهمیت بیشتری پیدا می‌کنند. اگر در بی‌باری دیده میشود، حالت کاری سبک، burst یا pulse skipping باید از ناپایداری واقعی تفکیک شود. اگر پس از گرم‌شدن افزایش می‌یابد، ثبت دمای محیط و زمان شروع نشانه مفیدی است.
پیش از ارسال چه اطلاعاتی آماده کنیم؟
- مدل دستگاه و مقادیر نامی ورودی، خروجی و توان را ثبت کنید.
- نوع بار و جریان تقریبی در لحظه بروز نوسان را بنویسید.
- مشخص کنید نوسان از شروع وجود دارد یا پس از گرم‌شدن و زیر بار ظاهر میشود.
- دامنه و فرکانس مشاهده‌شده را همراه روش و نقطه اندازهگیری گزارش دهید.
- هر تعمیر، تعویض خازن، تغییر بار یا تغییر سیم‌کشی اخیر را اعلام کنید.
- اگر بوی سوختگی، داغی شدید یا عمل‌کردن حفاظت وجود دارد، روشن‌کردن دوباره را متوقف کنید.
در بررسی تخصصی چه بخش‌هایی کنترل می‌شوند؟
پس از دریافت دستگاه، اعتبار روش اندازهگیری، پایداری ورودی، رفتار خروجی در شرایط قابل‌آزمایش، خازن‌ها، سلف، مسیرهای قدرت، فیدبک، جبران‌سازی، دما و قطعات سوئیچینگ متناسب با معماری دستگاه بررسی می‌شوند. نتیجه باید میان ریپل طبیعی، پاسخ بار و خرابی واقعی تفکیک کند.
منابع فنی این راهنما
مفاهیم تفکیک ریپل و پالس سوئیچینگ، نقش خازن و ESR، پاسخ گذرا، پایداری حلقه و اثر روش پراب از مستندات رسمی سازندگان نیمه‌هادی جمع‌بندی شده‌اند:
