علت‌های ضعف ایزولاسیون
در مبدل ایزوله، ترانس، اپتوکوپلر یا ایزولاتور و فاصلههای برد مرز اولیه و ثانویه را می‌سازند. رطوبت، آلودگی رسانا، کربنیشدن برد، ترک ترانس یا قطعه پل‌زن می‌تواند مقاومت و تحمل عایقی را کاهش دهد. بعضی خازن‌های ایمنی مسیر AC کنترل‌شده دارند و باید از نشتی عیب تفکیک شوند.
- رطوبت، گردوغبار رسانا یا آلودگی سطح برد
- کربنیشدن مسیر پس از جرقه یا داغی
- ترک یا خرابی عایق ترانس و سیم‌پیچ
- اپتوکوپلر، ایزولاتور یا Y-cap آسیب‌دیده
- کاهش فاصله خزشی با لحیم، براده یا تعمیر نامناسب
آزمون ایزولاسیون چگونه انجام می‌شود؟
همه منابع و خازن‌ها تخلیه و بخش‌های اولیه و ثانویه طبق نقشه جدا شوند. آزمون ولتاژ بالا فقط در محفظه اینترلاک‌دار انجام می‌شود.
- مرز ایزولاسیون و قطعات عبوری را روی برد مشخص کنید
- سطح برد از نظر آلودگی، ترک و کربنیشدن بازدید شود
- مقاومت عایقی با ولتاژ مجاز طراحی اندازه‌گیری شود
- نشتی قطعات پل‌زن و خازن‌های ایمنی جداگانه بررسی شود
- آزمون Hipot فقط طبق رده عایقی و روش سازنده اجرا شود
اندازه‌گیری روی مدار قدرت، بانک باتری یا تجهیزات متصل به شبکه فقط با ابزار دارای رده مناسب، روش جداسازی صحیح و توسط فرد صلاحیت‌دار انجام شود.
نتیجه‌ها را چگونه تفسیر کنیم؟
مقاومت پایین وابسته به رطوبت می‌تواند سطح برد را مطرح کند؛ نشتی باقی‌مانده پس از پاک‌سازی به قطعه یا ترانس مربوط می‌شود. عبور آزمون اهممتر، تحمل ولتاژ نامی یا الزامات Creepage را ثابت نمیکند.
اشتباه‌های رایج در عیب‌یابی
- Hipot با ولتاژ دلخواه
- لمس یا اندازه‌گیری مدار هنگام آزمون
- جایگزینی Y-cap با خازن عادی
- پل‌زدن شیار یا فاصله عایقی با لحیم
چه زمانی آزمون را متوقف کنیم؟

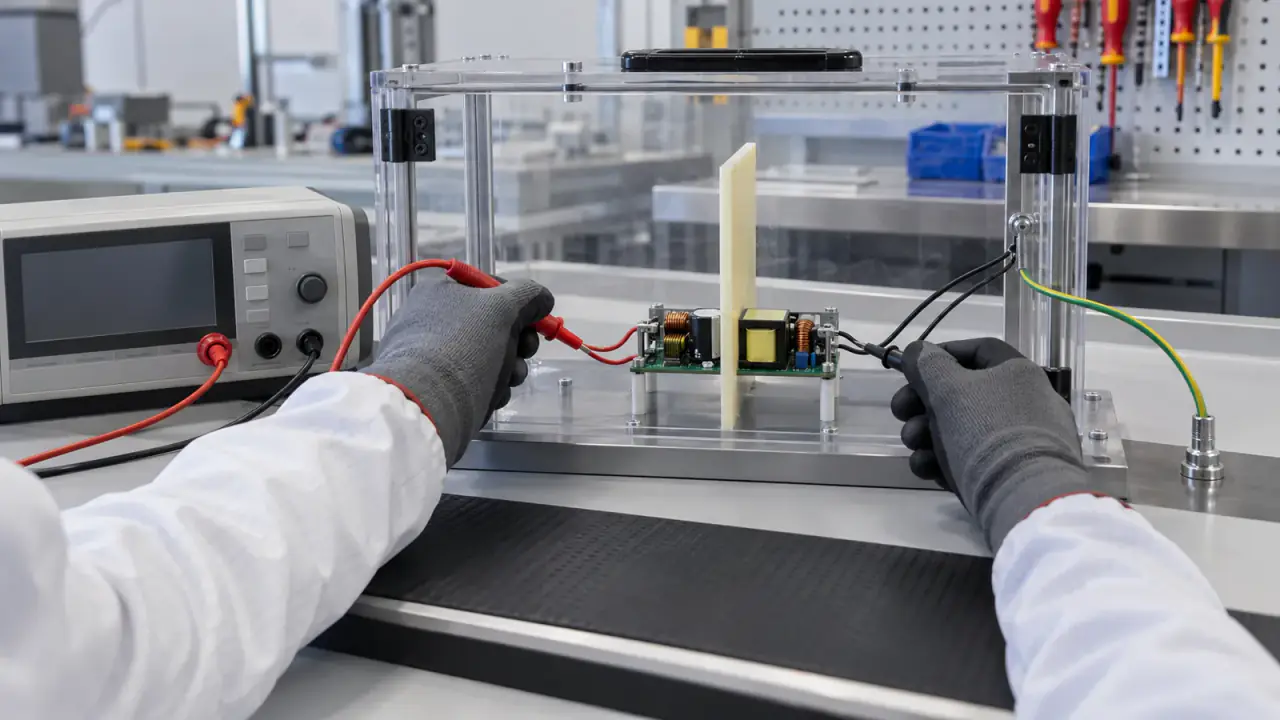

آزمون تحمل عایقی انرژی و ولتاژ خطرناک دارد و باید با فیکسچر محافظ، اینترلاک و تخلیه خودکار انجام شود. روی برد ناشناخته یا متصل به بار اجرا نشود.
در عیب‌یابی تخصصی چه چیزهایی بررسی می‌شوند؟
مرز اولیه و ثانویه، ترانس، قطعات فیدبک و ایمنی، فاصله خزشی و هوایی، آلودگی و نشتی بررسی و پس از تعمیر آزمون عایقی متناسب با رده تجهیز انجام می‌شود.
