علت‌های رایج خروجی ناپایدار
در حالت Online، Battery و AVR مسیر تولید ولتاژ متفاوت است. نوسان فقط در یک حالت به همان مسیر اشاره میکند. ثبت هم‌زمان شکل موج، RMS، فرکانس و بار کمک میکند خطای ابزار از افت واقعی یا اعوجاج جدا شود.
- ابزار غیر True-RMS روی موج اعوجاج‌دار
- بار پالسی، غیرخطی یا جریان هجومی
- سوئیچ مکرر AVR یا تغییر ورودی
- خازن فیلتر، فیدبک یا اتصال خروجی
- پل اینورتر، درایو گیت یا حلقه کنترل

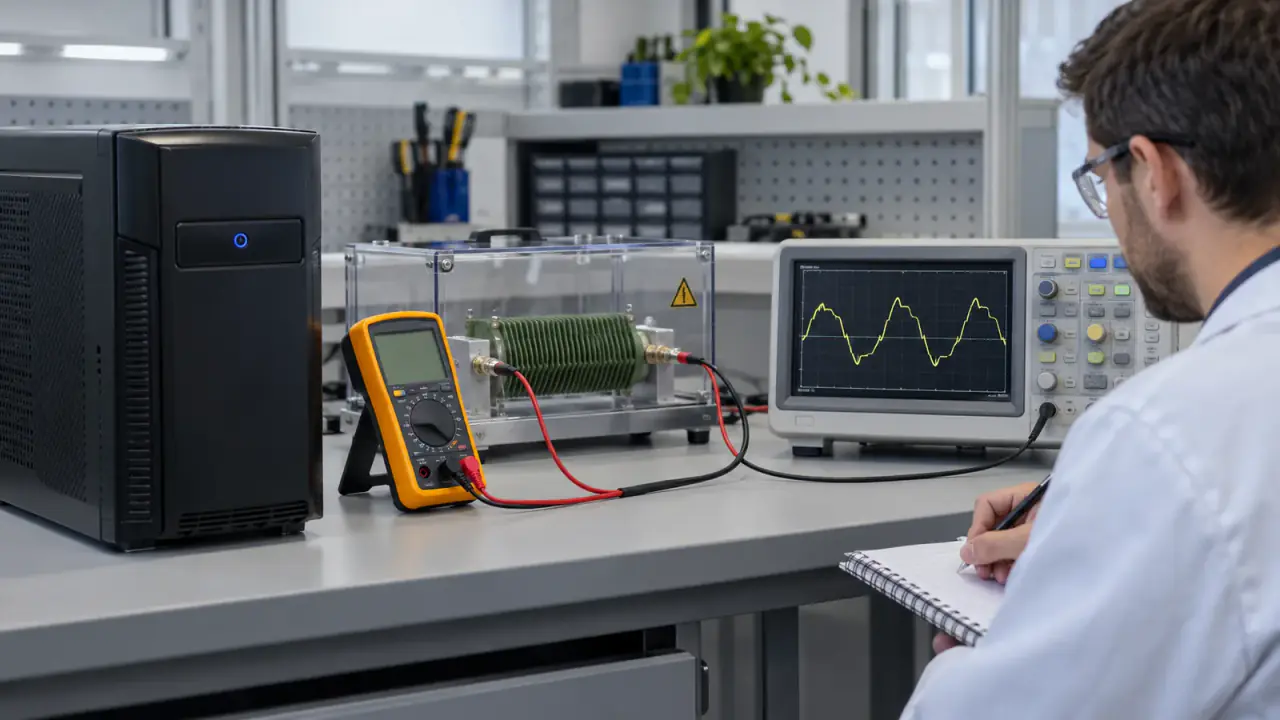

چگونه نوسان واقعی را ثبت کنیم؟
بار حساس را جدا کنید و آزمون با ابزار دارای رده ولتاژ مناسب و بار مرجع انجام شود.
- نوع موج و حالت کاری را ثبت کنید
- RMS و فرکانس را با ابزار معتبر بسنجید
- شکل موج را با پراب مناسب ثبت کنید
- بی‌باری، بار مقاومتی و بار واقعی را مقایسه کنید
- Online، Battery و Bypass را جدا ارزیابی کنید
اندازه‌گیری روی مدار قدرت، بانک باتری یا تجهیزات متصل به شبکه فقط با ابزار دارای رده مناسب، روش جداسازی صحیح و توسط فرد صلاحیت‌دار انجام شود.
نتیجه‌ها را چگونه تفسیر کنیم؟
پایداری در Bypass و نوسان در Battery یا Online بخش اینورتر و فیدبک را مطرح میکند. نوسان هم‌زمان با تغییر ورودی میتواند از AVR یا انتقال باشد. اختلاف فقط بین دو ابزار به روش اندازه‌گیری اشاره دارد.
اشتباه‌های رایج در عیب‌یابی
- مولتی‌متر غیر True-RMS
- اتصال اسیلوسکوپ زمین‌دار مستقیم
- تست با بار حساس
- قضاوت از یک عدد بدون شکل موج
چه زمانی آزمون را متوقف کنیم؟
اگر ولتاژ از محدوده بار خارج می‌شود، فرکانس ناپایدار است یا بوی سوختگی وجود دارد، بار را جدا و UPS را خاموش کنید. اتصال غلط اسیلوسکوپ میتواند اتصال کوتاه بسازد.
در عیب‌یابی تخصصی چه چیزهایی بررسی می‌شوند؟
شکل موج در حالات مختلف، حسگر و فیدبک ولتاژ، خازن فیلتر، پل قدرت، درایو گیت، AVR و کالیبراسیون با بار مرجع بررسی می‌شوند.
